Estructura y Materiales v.1.2.
La estructura se había imaginado inicialmente como una placa de hormigón armado, sustentada por pies derechos laminados.Por motivos económicos, la casa fue contruída con un presupuesto muy escueto , por lo que se vieron obligados a utilizar tanto los muros de cerramiento de las estancias como elementos resistentes, como las mamparas separación nada como elementos portantes, resultando por tanto una estructura mixta de muros de ladrillo, hormigón y acero.
En la zonas de dormitorios y servicios se utilizó un forjado unidireccional realizado con viguetas de hormigón pretensadas y bovedillas cerámicas, mientras que para la sala de estar, el vestíbulo de acceso, el pasillo, los voladizos anexos al patio y las zonas cubiertas de la terraza se realizó una losa maciza de hormigón armado.
Sostres usará un inteligente recurso para "ahorrar" losa en algunas partes de la casa, tanto en el cuerpo de servicio como en los dormitorios, la dirección de las viguetas es paralela a las fachadas, lo cual exime de colocar dinteles en éstas, dando así lugar a fachadas libres con "fenetres en longueur".
También podemos incluir en la estructura los cinco puntos de Le Corbusier explicados en la entrada del Movimiento Moderno.
- Fachada libre
- Planta libre
- Terraza-jardín
- Ventana corrida
- Pilotes
La fachada de acceso es completamente opaca y tiene una componente cromática muy importante, en la que dominan el rojo y el blanco. Desde la puerta de entrada se puede ver a través de toda la casa hasta el jardín posterior.
En la zonas de dormitorios y servicios se utilizó un forjado unidireccional realizado con viguetas de hormigón pretensadas y bovedillas cerámicas, mientras que para la sala de estar, el vestíbulo de acceso, el pasillo, los voladizos anexos al patio y las zonas cubiertas de la terraza se realizó una losa maciza de hormigón armado.
Sostres usará un inteligente recurso para "ahorrar" losa en algunas partes de la casa, tanto en el cuerpo de servicio como en los dormitorios, la dirección de las viguetas es paralela a las fachadas, lo cual exime de colocar dinteles en éstas, dando así lugar a fachadas libres con "fenetres en longueur".
También podemos incluir en la estructura los cinco puntos de Le Corbusier explicados en la entrada del Movimiento Moderno.
- Fachada libre
- Planta libre
- Terraza-jardín
- Ventana corrida
- Pilotes
La fachada de acceso es completamente opaca y tiene una componente cromática muy importante, en la que dominan el rojo y el blanco. Desde la puerta de entrada se puede ver a través de toda la casa hasta el jardín posterior.
miércoles, 26 de enero de 2011
PATIO; ESTUDIO DE LUCES, SOMBRAS Y REFLEJOS
PATIO
Josep Mª Sostres toma la forma de concebir el patio de Breuer a
la manera de un contrapunto insertado en una estructura
de pabellón. Todo sucede dentro de una pequeña
parcela, pero la casa mantiene su condición de objeto aislado. La fachada de la sala muestra la voluntad de construir un belvedere, un mirador sobre el paisaje urbano. Y
ello se hace compatible con la presencia de un patio de
pequeñas dimensiones pero decisivo en la organización
espacial de la casa.
Dicho patio mide sólo 3x4 m pero sus repercusiones son
de gran alcance. No sólo genera transparencia y equilibra
las condiciones lumínicas, sino que a partir de él se fija
la posición de todas las piezas del puzzle. El patio es el
elemento que hace que todo encaje: es como un prisma
de luz incrustado en la casa, una vitrina luminosa que define el espacio y organiza los recorridos. El pabellón y el
patio quedan indisolublemente unidos en este proyecto
de José Mª Sostres, sin que prevalezca ninguno de los
dos elementos.Soleamiento:
Análisis de luces, sombras y reflejos.
n Luces
n Sombras
n Reflejos
Distribución y circulación
La distribución de la planta se organiza en tres partes, alrededor de un patio de vidrio ajardinado que aumenta la sensación de transparencia y de integración con la naturaleza. Cada una de las tres zonas funcionales de la casa se abre a una parte diferenciada del jardín, para conseguir un mayor grado de privacidad.

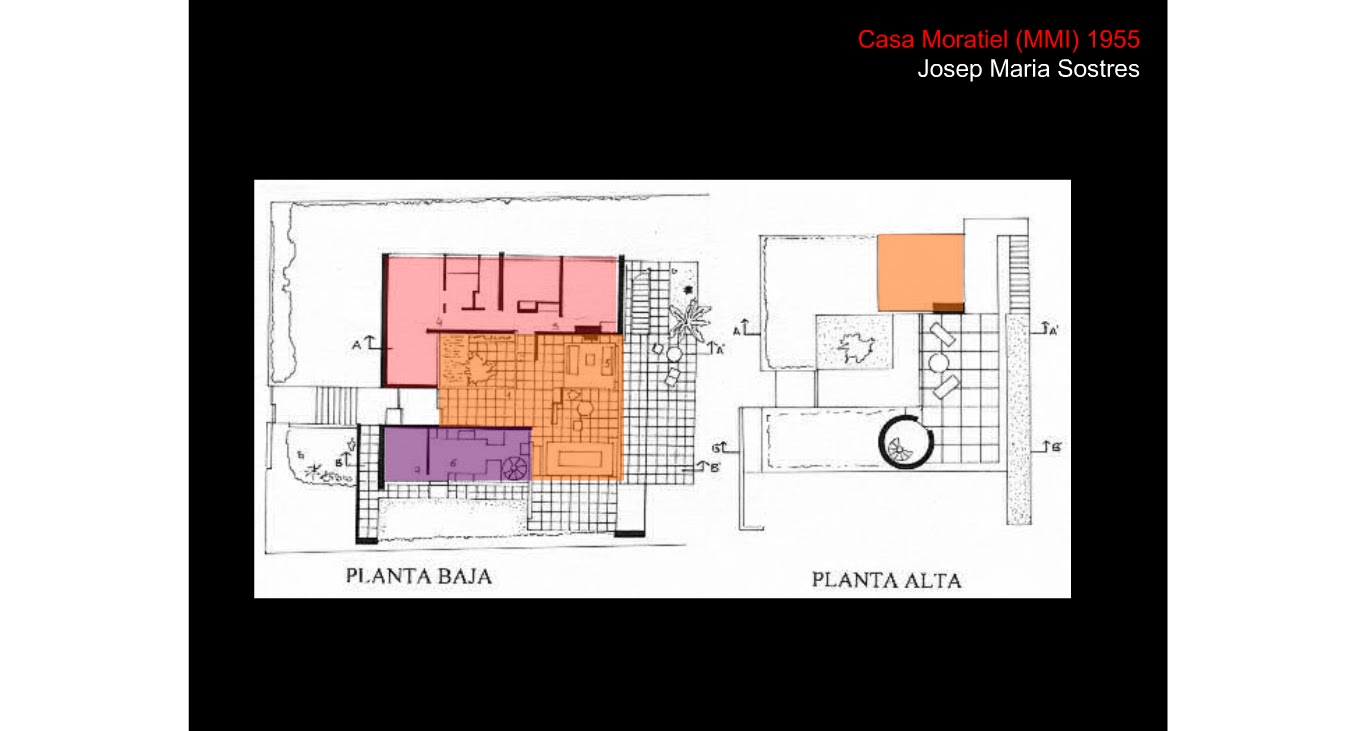

Diferenciación entre la zona de noche y la de día remarcando también los diversos accesos:
Diferentes espacios:
Circulación:
martes, 25 de enero de 2011
Geometría de la Casa Moratiel
Dentro de este apartado podemos diferenciar dos apartados para el correcto análisis volumétrico de la vivienda.
Geometría Externa
-La vivienda se desarrolla en una única planta:
-Misma escala en los distintos niveles:
-La casa es composición de una variedad de volúmenes primarios:
Geometría Interna
-La planta principal es un cuadrado de 13m x 13m y en el medio se situa un pequeño patio rectangular:
-La disposición de los muros se produce a través del paralelismo:
Así mismo, Sostres emplea una retícula imaginaria de dimensiones semejantes para la distribución y organización de los muros.
Geometría Externa
-La vivienda se desarrolla en una única planta:
-Misma escala en los distintos niveles:
-La casa es composición de una variedad de volúmenes primarios:
Geometría Interna
-La planta principal es un cuadrado de 13m x 13m y en el medio se situa un pequeño patio rectangular:
-La disposición de los muros se produce a través del paralelismo:
Así mismo, Sostres emplea una retícula imaginaria de dimensiones semejantes para la distribución y organización de los muros.
Anteproyectos y proyecto final
En el año 1956 Sostres realiza dos anteproyectos bien diferenciados.
Primer Proyecto
El primer proyecto consta de dos plantas, la planta baja utilizada para el servicio y la planta alta como vivienda familiar. Sostres plantea la ordenación de la casa en tres volúmenes y conecta las dos plantas con una escalera de caracol. Este anteproyectos está emparentado directamente con la casa Iranzo (1955-1956).
Segundo Proyecto
El segundo proyecto descarta las dos plantas, ensaya el tipo de casa con patio central con una intención de conectar la casa con el entorno y utiliza una articulación volumétrica que caracteriza la producción arquitectónica de Sostres.
Proyecto Definitivo
El proyecto final es prácticamente idéntico al anterior pero Sostres alcanza la pureza conceptual deseada desde un principio. Planta cuadrangular con tres zonas diferenciadas que se desarrollan en torno al patio interior. Inicialmente la vivienda se encontraba de forma aislada pero en la actualidad está rodeada de diversas edificaciones de altura similar en parcelas separadas por vegetación que hacen que la casa mantenga su identidad.
Estructura y Materiales de la casa:
Esta casa unifamiliar está situada en las pendientes de las montañas que rodean Barcelona, con una amplia vista sobre la ciudad y el paisaje contiguo.
La poca anchura del terreno y las necesidades del programa motivaron una planta colgada con una pronunciada diferenciación de las diferentes zonas. En la composición ensayó el tipo de casa con patio central, evitando en lo posible que este elemento tan marcada-mente mediterráneo arrastrara el conjunto a una fácil sugestión folclórica.
La estructura se había imaginado inicialmente como una placa de hormigón armado, sustentada por pies derechos laminados.Por motivos económicos, la casa fue contruida con un presupuesto muy escueto , por lo que se vieron obligados a utilizar tanto los muros de cerramiento de las estancias como elementos resistentes, como las mamparas separación nada como elementos portantes, resultando por tanto una estructura mixta de muros de ladrillo, hormigón y acero.
En la zonas de dormitorios y servicios se utilizó un forjado unidireccional realizado con viguetas de hormigón pretensadas y bovedillas cerámicas, mientras que para la sala de estar, el vestíbulo de acceso, el pasillo, los voladizos anexos al patio y las zonas cubiertas de la terraza se realizó una losa maciza de hormigón armado.
Sostres usará un inteligente recurso para "ahorrar" losa en algunas partes de la casa, tanto en el cuerpo de servicio como en los dormitorios, la dirección de las viguetas es paralela a las fachadas, lo cual exime de colocar dinteles en éstas, dando así lugar a fachadas libres con "fenetres en longueur".
Este arquitecto fue uno de los miembros destacados del Grupo R (revisión, recuperación o rescate del movimiento moderno), y esta obra fue uno de sus intentos más radicales por recuperar los principios de la arquitectura moderna en la España de después de la autarquía. La estructura de la casa está concebida como una trama uniforme de pilares de acero que soportan una losa de hormigón, pero, se entiende como una serie de muros exentos, con algunos pilares estratégicamente situados. Cada detalle constructivo del edificio está resuelto con gran precisión, como si fuera una obra de arte.
Como vivienda moderna, está definida por los 5 puntos de Le Corbusieur:
- Fachada libre
- Planta libre
- Terraza-jardín
- Ventana corrida
- Pilotes
Planta: La distribución de la planta se organiza en tres partes, alrededor de un patio de vidrio ajardinado que aumenta la sensación de transparencia y de integración con la naturaleza. Cada una de las tres zonas funcionales de la casa se abre a una parte diferenciada del jardín, para conseguir un mayor grado de privacidad.
La fachada de acceso es completamente opaca y tiene una componente cromática muy importante, en la que dominan el rojo y el blanco. Desde la puerta de entrada se puede ver a través de toda la casa hasta el jardín posterior.
La poca anchura del terreno y las necesidades del programa motivaron una planta colgada con una pronunciada diferenciación de las diferentes zonas. En la composición ensayó el tipo de casa con patio central, evitando en lo posible que este elemento tan marcada-mente mediterráneo arrastrara el conjunto a una fácil sugestión folclórica.
La estructura se había imaginado inicialmente como una placa de hormigón armado, sustentada por pies derechos laminados.Por motivos económicos, la casa fue contruida con un presupuesto muy escueto , por lo que se vieron obligados a utilizar tanto los muros de cerramiento de las estancias como elementos resistentes, como las mamparas separación nada como elementos portantes, resultando por tanto una estructura mixta de muros de ladrillo, hormigón y acero.
En la zonas de dormitorios y servicios se utilizó un forjado unidireccional realizado con viguetas de hormigón pretensadas y bovedillas cerámicas, mientras que para la sala de estar, el vestíbulo de acceso, el pasillo, los voladizos anexos al patio y las zonas cubiertas de la terraza se realizó una losa maciza de hormigón armado.
Sostres usará un inteligente recurso para "ahorrar" losa en algunas partes de la casa, tanto en el cuerpo de servicio como en los dormitorios, la dirección de las viguetas es paralela a las fachadas, lo cual exime de colocar dinteles en éstas, dando así lugar a fachadas libres con "fenetres en longueur".
Este arquitecto fue uno de los miembros destacados del Grupo R (revisión, recuperación o rescate del movimiento moderno), y esta obra fue uno de sus intentos más radicales por recuperar los principios de la arquitectura moderna en la España de después de la autarquía. La estructura de la casa está concebida como una trama uniforme de pilares de acero que soportan una losa de hormigón, pero, se entiende como una serie de muros exentos, con algunos pilares estratégicamente situados. Cada detalle constructivo del edificio está resuelto con gran precisión, como si fuera una obra de arte.
Como vivienda moderna, está definida por los 5 puntos de Le Corbusieur:
- Fachada libre
- Planta libre
- Terraza-jardín
- Ventana corrida
- Pilotes
Planta: La distribución de la planta se organiza en tres partes, alrededor de un patio de vidrio ajardinado que aumenta la sensación de transparencia y de integración con la naturaleza. Cada una de las tres zonas funcionales de la casa se abre a una parte diferenciada del jardín, para conseguir un mayor grado de privacidad.
La fachada de acceso es completamente opaca y tiene una componente cromática muy importante, en la que dominan el rojo y el blanco. Desde la puerta de entrada se puede ver a través de toda la casa hasta el jardín posterior.
Biografía de Josep María Sostres
Josep Mª Sostres Maluquer; nacido en Seo de Urgel en 1915 y fallecido en1984 en Barcelona.
Estudió arquitectura en la universidad de Barcelona y terminó la carrera en 1946. Su especialidad fue la de viviendas unifamiliares alejadas de núcleos urbanos tanto en su localización como en su significado. El hecho de que se encontrasen alejadas de los núcleos urbanos y fuesen viviendas unifamiliares tiene que ver claramente con el rechazo general de la población al estilo moderno.
En Bellver de Cerdaña y en Seo de Urgel, lugar de nacimiento, Sostres construye sus primeros proyectos. En 1949 Sostres participó en el equipo ganador de la Vivienda Económica en Barcelona. En 1951 fue uno de los iniciadores del conocido Grupo R, una asociación de arquitectos de la misma generación y corriente moderna.
En Bellver de Cerdaña y en Seo de Urgel, lugar de nacimiento, Sostres construye sus primeros proyectos. En 1949 Sostres participó en el equipo ganador de la Vivienda Económica en Barcelona. En 1951 fue uno de los iniciadores del conocido Grupo R, una asociación de arquitectos de la misma generación y corriente moderna.
Con respecto a la casa Moratiel sabemos que le fue encargada a Sostres como residencia de vacaciones por Manuel Moratiel. La construcción de la casa se realizó entre el año 1955 y el año 1957. La casa en sí era una representación del modo de vida americano, difundido a través de las revistas y exposiciones de arquitectura que llegaban a la ciudad por aquellos años, así como su finalidad. Es por ello que la distribución y organización espacial de esta casa sorprendiese en aquella época en nuestro país, Sostres proponía a sus inquilinos un estilo de vivir el hogar diferente al habitual. La casa impulsaba a sus propietarios a ser modernos. Dato importante teniendo en cuenta el momento y contexto social de nuestro país por aquel entonces aún marcado por el ambiente de la posguerra y la dictadura de Franco, en el que los órdenes culturales sufrían un notable retraso.
Entre otros proyectos de Sostres, debemos destacar la Casa Iranzo en Barcelona, la Casa Agustí en Sitges o el edificio de la sede del periódico El noticiero Universal en la ciudad condal donde su obra recuperó el estilo contemporáneo que se había visto interrumpido en la Guerra Civil Española, sobre todo en la zona del ensanche barcelonés. Fue profesor de la Escuela Técnica Superior de Arquitectura de Barcelona , y director en la Real Cátedra Gaudí (1959-1968).
lunes, 24 de enero de 2011
PLANO DE SITUACIÓN
Esta casa unifamiliar está situada en las pendientes de las montañas que rodean Barcelona, con una amplia vista sobre la ciudad y el paisaje contiguo.
Casa Moratiel y el moviento moderno.
La casa Moratiel fue encargada como residencia de fin de semana y vacaciones por
Manuel Moratiel Iban, en el contexto de la Barcelona de la época (1955-57).
El arquitecto Josep Mª Sostres, a quien fue encargada, fue uno de los miembros
destacados del Grupo R(1951,revisión, recuperación o rescate del movimiento moderno) y
esta vivienda fue uno de los intentos más radicales de recuperar el movimiento moderno
en España después de la etapa de autarquía en la que estaba sumergida la España de
principios de siglo.
La distribución de la obra transmite con claridad el modo de vida americano, obligando a
los propietarios a ser modernos en un contexto social marcado todavía por la posguerra.
Entendiendo el movimiento moderno como la simplificación de las formas y la ruptura con
todo lo precedente podemos destacar la fachada de acceso , que es completamente
opaca y tiene una componente cromática muy importante, en la que dominan el rojo y el
blanco.
Por otra parte encontramos los 5 puntos de la arquitectura moderna según Le Corbusier
representados en elementos como la terraza útil y plana, el patio de vidrio ajardinado o la
estructura de la casa,que se entiende como una serie de muros exentos,
con algunos pilares estratégicamente situados .
Por último, como ya mencionamos antes, la redistribución de los espacios interiores o la
predominancia del plano como elemento de proyección.
Planos de situación
Dos dibujos-esquemas del emplazamiento
Barcelona
c/ Apel les mestre nº19, Ciudad diagonal, Esplugues de llobregat, Barcelona, España.
parcela situada en un cerro con vistas a la desembocadura del llobregat y al mar mediterráneo.
Pdf. sobre la casa Moratiel e Iranzo
Aquí viene información sobre la casa MMI que nos puede ayudar a cada uno en los distintos apartados.
Enlace: Pincha aquí
Enlace: Pincha aquí
Casa Moratiel (MMI) 1955 Josep María Sostres
01. CONTEXTO HISTORICO
1915. Nace en La Seu d'Urgell.
1921-33. La familia se traslada en Montblanc (Tarragona) donde Techos tiene los primeros encuentros con la vocación arquitectónica: ciudad romana monumental de Tarragona, monasterio de Poblet, etc.
1940. Entra en el despacho de Sixto Illesques y realiza su primer encargo, una casa para su madre en Artesa de Segre.
1941-46. Estudió Arquitectura en la Universidad de Barcelona.
1946. Viaje a Italia para conocer la obra de Terragni. Abre su propio despacho en Barcelona. Se contratado como arquitecto municipal interino de Bellver de la Cerdanya ejerciendo hasta finales de 1957.
1949. Participa en el equipo ganador del concurso sobre la vivienda económica en Barcelona.
1951. Inicia el Grupo R, asociación de arquitectos de la que formaban parte entre otros Oriol Bohigas, Antoni de Moragas, JA Coderch, etc.
1952. Se celebra la primera exposición del Grupo R, Techos expone la casa Cusí, entre otros.
1954. Se celebra la segunda exposición del Grupo R bajo el lema Industria y arquitectura.
1955. Se celebra la tercera exposición del Grupo R.
1957. Fue profesor de historia de las artes plásticas e Historia de la arquitectura de la ETSAB, y director de la Real Cátedra Gaudí (1959-1968).
1958. Se celebra la cuarta exposición del Grupo I, donde Techos expone el hotel María Victoria, los apartamentos en Torredembarra y las casas Agustín, Iranzo y Moratiel.
1965. Finaliza El Noticiero Universal, premio FAD 1966.
1979-80. Construye el mercado de la Salut en Badalona, la que será su última obra.
1984. Murió en Barcelona después de dos meses de internamiento en un hospital psiquiátrico de Martorell.
02. EMPLAZAMIENTO
03. ANTEPROYECTO

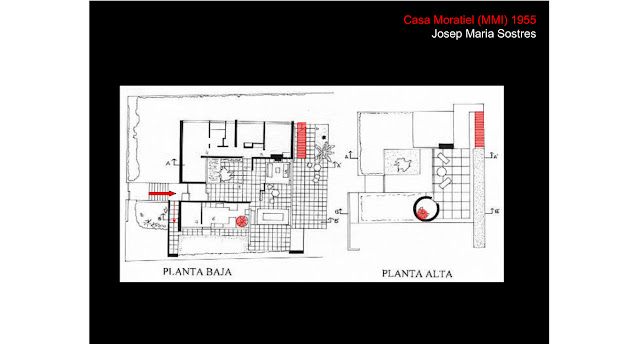

04. ACCESO / ESTRUCTURA

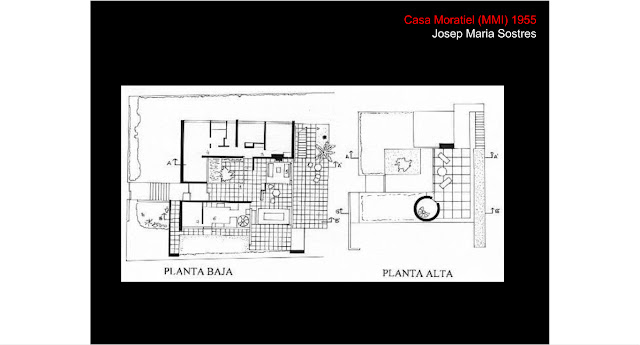

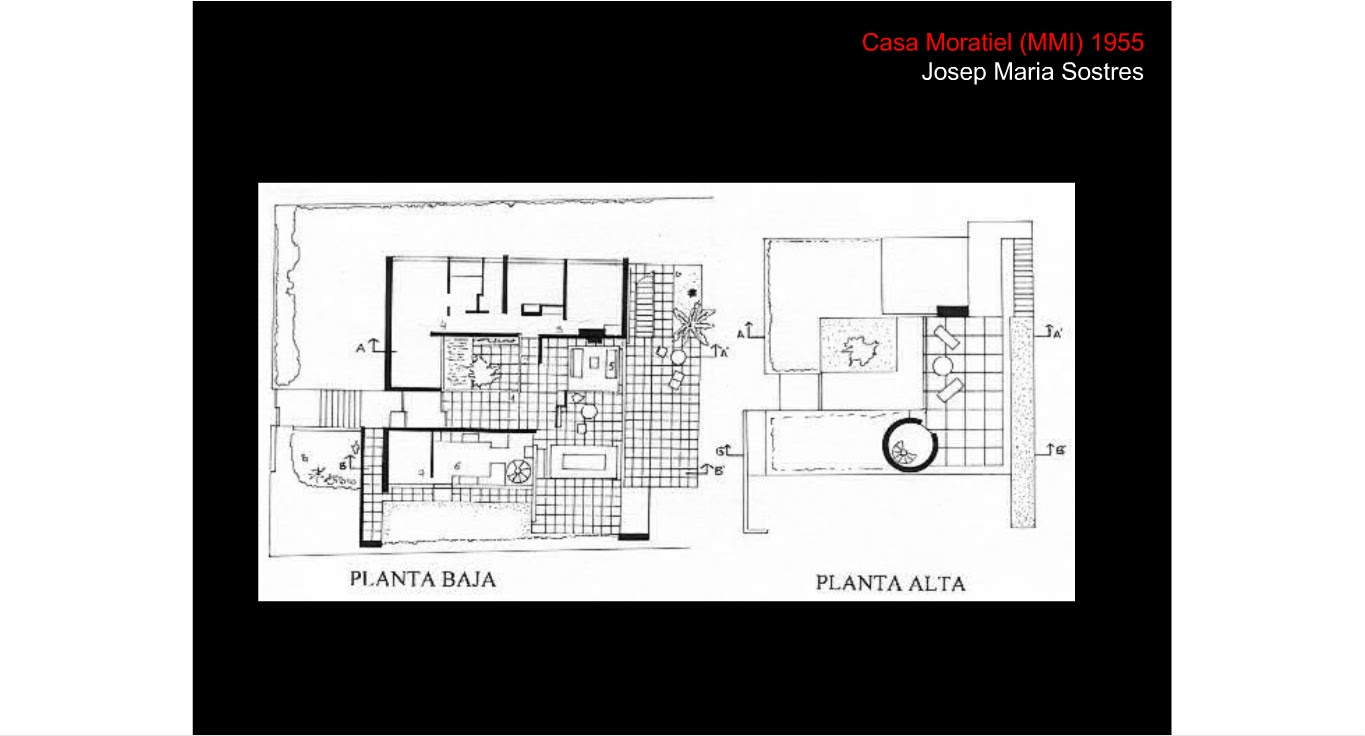

05. PROGRAMA / DISTRIBUCIÓN
06. CERRAMIENTOS Y FACHADAS
07. SÍNTESIS
